Carbon 인쇄
추가 비용 발생
전도성 Ink로 주로 접점용 Key Pad 및 Jumper Pattern으로 사용
| Key Pad | |
|---|---|
| Carbon Line&Space | |
 |
|
| 0.3mm 이상 | “1” 0.15mm 이상 |
| Key Pad Sample | |
 |
 |
| 도체 부위 전체 인쇄 | 접점 부위로 전체 인쇄 |

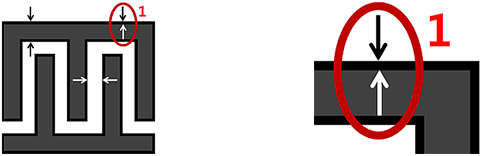

Carbon 인쇄 시 발생되는 위치 공차에 따라 “1”과 같이 도체 영역보다 0.15mm 이상 클 것
| Jumper Pattern | |||
|---|---|---|---|
| Line&Space | Jumper Pattern Sample | ||
 |
 |
 |
 |
| 0.3mm 이상 | Sample | ||
Sample: Jumper Pattern 과 교차되는 도체 부위는 쇼트 방지 목적으로 추가 인쇄
